Värmesystem (inklusive civil uppvärmning, industriell uppvärmning, ny energiuppvärmning, etc.) har kärnkrav på rörledningar, såsom hög temperaturbeständighet, termisk utmattningsbeständighet, tillförlitlig tätning, anpassningsförmåga till termisk expansion och sammandragning och medelhög kompatibilitet. Traditionella metallrör (som galvaniserade stålrör) är benägna att spricka på grund av termisk stress, medan plaströr begränsas av den övre temperaturgränsen. Men bälgar i rostfritt stål, med sitt unika material och strukturella design, kan effektivt lösa dessa problem och bli en idealisk rörledningslösning för värmesystem. Följande beskriver specifika applikationslösningar från flera dimensioner
Djupgående anpassning av kärnprestandafördelar till kraven på värmesystem
Driftsmiljön för värmesystem kännetecknas av stora temperaturfluktuationer (-10 ℃ till 300 ℃), olika medier (varmt vatten, ånga, värmeledande olja, etc.) och förekomsten av termisk stress och vibrationer. Prestanda hos bälgar i rostfritt stål kan exakt uppfylla dessa krav:
Utmärkt högtemperaturbeständighet och termisk stabilitet: 304 rostfritt stål tål medeltemperaturmiljöer under 200 ℃ (såsom civil varmvattenuppvärmning), 316 rostfritt stål kan anpassa sig till högtemperaturscenarier på 200-400 ℃ (såsom industriella ångrörledningar) och specialklasser (t.o.m. öppningsbar värme) system över 600 ℃. Materialet åldras inte eller har hållfasthetsdämpning på grund av långvariga höga temperaturer
Termisk utmattningsmotstånd och expansionskompensationsförmåga: Bälgens ringformade korrugerade struktur ger den god axiell töjbarhet. Under cykeln för uppstart av värmesystemet (temperaturökning) och avstängning (temperaturfall) kan det absorbera längdförändringen av rörledningen orsakad av termisk expansion och sammandragning (kompensationsbeloppet kan nå 5% -10% av sin egen längd), vilket minskar gränssnittslossning eller rörledningssprickor orsakade av stela anslutningar. Den är särskilt lämplig för att ansluta pannor, värmeväxlare och annan utrustning med huvudledningar
Medium kompatibilitet och korrosionsbeständighet: Den har tolerans mot vanliga värmemedier som varmvatten, ånga och värmeledande olja. 304 rostfritt stål kan motstå avlagring av kalcium- och magnesiumjoner i vatten och syrekorrosion. 316 rostfritt stål kan motstå erosion från svavelhaltig ånga och svagt sura värmeledande medier, och undviker mediumläckage orsakat av korrosion och perforering av rörledningens innervägg.
Tätningssäkerhet och tryckbärande kapacitet: Genom precisionsbearbetade flänsar, gängor och andra anslutningsstrukturer, i kombination med högtemperaturbeständiga tätningspackningar (såsom grafitpackningar, metallbeklädda packningar), kan nollläckagetätning uppnås under långvariga höga temperaturer. Arbetstrycket kan nå 1,6-10 MPa, vilket uppfyller tryckkraven för lågtrycksuppvärmning (under 0,6 MPa) och industriella högtrycksångsystem (över 4,0 MPa).
Värmeledningseffektivitet och energibesparing: Den termiska ledningsförmågan hos rostfritt stål (ca 16-21 W/(m·K)) är högre än för plaströr, och bälgens ringformade struktur kan öka kontaktytan mellan mediet och rörledningen, vilket påskyndar värmeöverföringen. Samtidigt kan rörledningens yttervägg bekvämt förses med ett isoleringsskikt för att minska värmeförlusten och förbättra systemets energibesparande prestanda.
Typiska tillämpningsscenarier
Rostfria bälgar kan specifikt lösa applikationssmärta punkter för traditionella rörledningar i olika typer av värmesystem:
Civila värme- och varmvattensystem
Anslutning av grenrör mellan radiatorer och huvudrör: Genom att använda bälgens flexibilitet kan de enkelt kringgå hinder som väggar och möbler, minska användningen av armbågar och minska vattenflödesmotståndet; samtidigt absorberar de rörledningsexpansion och sammandragning under uppvärmnings- och icke-uppvärmningssäsonger för att undvika gränssnittsläckage.

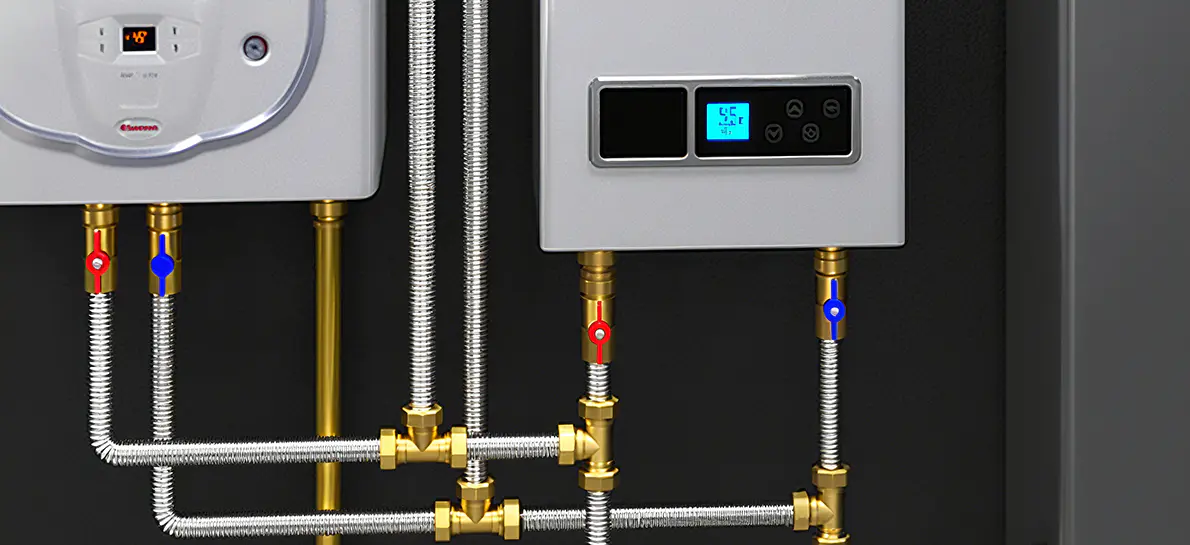

Anslutning mellan vägghängda pannor och varmvattenledningar: De klarar varmvattentemperaturen på 80-95 ℃ under drift av vägghängda pannor, motstår termisk utmattning orsakad av frekvent uppstart och avstängning, och är mer hållbara än gummislangar (lätt att åldras) och kopparrör (stark styvhet och mer än 15 år) med en livslängd.
Anslutning av grenrör i golvvärme med låg temperatur (vattengolvvärme): Bälgar med liten kaliber (DN15-DN25) kan anpassas till flergrenade golvvärmerör, minska vattenflödesmotståndet och förbättra värmeavledningslikformigheten.
Industriella värmesystem
Anslutning mellan pannor och ångledningar: Vid utloppet av koleldade/gaseldade pannor kan bälgen absorbera den kraftiga termiska expansionen under pannstart, skydda ventiler och rörledningsgränssnitt och undvika ångläckage (ångtemperaturen är vanligtvis 150-300 ℃, tryck 1.0-4.0MPa).
Värmeledande oljeuppvärmningssystem: Används för att koppla samman värmeledande oljeugnar med reaktorer, torkar och annan utrustning. 316 rostfritt stål tål långvarig erosion av värmeledande olja (temperatur 200-300 ℃), och dess vibrationsmotstånd (genereras av pumpdrift) förhindrar att rörledningsskarvar lossnar.
Rörledningsanslutning av elektrisk värmeutrustning: Såsom inlopps- och utloppsrörledningarna för elektriska värmereaktorer, kan bälgar anpassa sig till den lokala höga temperaturen hos elektriska värmeelement, och det finns inga problem med luktemission från plaströr.
Nya energivärmesystem
Cirkulationsrörledningar för solvärmeuppsamlingssystem: Ansluter solfångare och varmvattentankar, 304 rostfritt stål kan motstå höga temperaturer (70-100 ℃) under direkt solljus och regnkorrosion, och den flexibla strukturen anpassar sig till den lätta förskjutningen av kollektorer på grund av installationsvinklar.​
Vattencirkulationsrörledningar för luftvärmepumpar: I temperaturvariationsintervallet -10 ℃ till 55 ℃ kan bälgar kompensera för expansion och sammandragning av rörledningar orsakade av miljötemperaturförändringar, och undviker sprödhet vid låg temperatur eller högtemperaturdeformation av plaströr.
Speciella uppvärmningsscenarier
Rörledningar för ångdesinfektion i livsmedelsindustrin: Innerväggen på bälgar av rostfritt stål är slät och lätt att rengöra, uppfyller livsmedelshygieniska standarder (som 3A-certifiering), tål 121℃ högtemperaturångdesinfektion och har ingen risk för rostförorening.
Rörledningsanslutning av laboratorievärmeutrustning (såsom oljebad, konstanttemperaturtankar): Bälgar med liten kaliber (DN6-DN15) kan noggrant anpassa sig till precisionsutrustning, och deras vibrationsmotstånd säkerställer stabil mediumöverföring under experiment.
Viktiga valpunkter och installationsspecifikationer
1. Vetenskapligt urval
Materialmatchning: 304 rostfritt stål är valt för medeltemperatursystem (≤200℃); 316 rostfritt stål är valt för högtemperatursystem (200-400 ℃) eller korrosiva medier (som svavelhaltig ånga); 310S rostfritt stål är valt för system med ultrahöga temperaturer (>400℃).​
Kaliber och tryckklass: Välj DN10-DN300 kalibrar enligt värmemediets flöde (DN15-DN50 används vanligtvis för civila ändamål, DN50-DN200 för industriella ändamål); arbetstrycket måste vara ≥1,25 gånger systemets konstruktionstryck (om t.ex. designtrycket för ett ångsystem är 1,6 MPa, välj en bälg med en klassificering av ≥2,0MPa).​
Anslutningsmetod: Gängad anslutning (med högtemperaturbeständig råmaterialtejp) används vanligtvis i civila system; flänsanslutning (med metalllindade packningar) används mest i industriella system; hylsförband kan väljas för precisionsutrustningsanslutning (för att säkerställa rengöringsbarhet utan döda hörn).
Expansionskompensationsmängd: Beräkna den termiska expansionsmängden enligt rörledningens längd och temperaturskillnad (formel: ΔL=α×L×ΔT, där α är den linjära expansionskoefficienten för rostfritt stål), och se till att kompensationsmängden för bälgen är ≥ det beräknade värdet för att undvika överdriven sträckning eller kompression.
2. Installationsspecifikationer
Förbehandling och rengöring: Före installation, avlägsna oxidskal och oljefläckar i rörledningen. Högtemperatursystem måste avfettas (t.ex. rengöring med trikloretylen); vid anslutning till livsmedel och läkemedelsutrustning måste bälgar med elektrolytiskt polerade innerväggar väljas för att undvika mikrobiell tillväxt.
Böjning och fixering: Böjradien är ≥ den radie som specificeras av produkten (vanligtvis 6-10 gånger rördiametern). Det är förbjudet att applicera överdriven kraft under kallböjning för att orsaka korrugeringsdeformation; glidstöd ställs in var 2-3 meter i den raka sektionen (tillåter axiell expansion), och fasta stöd är inställda i båda ändarna av kompensationssektionen för att begränsa sidoförskjutning.
Tätning och isolering: När flänsanslutning används, dra åt bultarna jämnt (steg för steg diagonalt) för att undvika tätningsfel orsakade av excentrisk belastning; Högtemperaturrörledningar måste lindas med isoleringsskikt (som stenull, aluminiumsilikat) utanför bälgen, men expansionsutrymme måste reserveras för att förhindra att isoleringsskiktet hindrar bälgens kompensation.
Provdrift och testning: Efter installation, utför ett vattentryckstest (testtrycket är 1,5 gånger arbetstrycket och trycket bibehålls i 30 minuter utan läckage); högtemperatursystem måste utföra varmdriftsättning för att övervaka om bälgen expanderar och drar ihop sig smidigt och om det finns läckage vid gränssnittet.
Applikationsfördelar
Förläng systemets livslängd: Den termiska utmattningsbeständigheten hos bälgar av rostfritt stål kan förlänga den problemfria driftcykeln för värmesystemet till mer än 10 år, vilket vida överstiger den för galvaniserade stålrör (5-8 år) och plaströr (3-5 år), vilket minskar utbyteskostnaderna.
Minska underhållskostnader: Korrosionsbeständighet och högtemperaturbeständighet minskar avstängningsunderhåll orsakat av rörledningskorrosion och brott, och årliga underhållskostnader kan minskas med 40% -60%; speciellt i industriella värmesystem kan produktionsförluster orsakade av medelstort läckage undvikas
Förbättra driftsäkerhet: Nollläckagetätning och anti-termisk spänningskonstruktion minskar risken för skållning och bränder orsakade av läckage av högtemperaturmedier (som ånga och värmeledande olja), och kan minska egendomsförluster orsakade av hushållsvattenläckage i civil uppvärmning.
Förbättra systemets anpassningsförmåga: Den flexibla kompensationsförmågan gör att installationen av rörledningar inte begränsas av byggnadsstrukturer (som väggar och golv), särskilt lämpad för omvandling av värmesystem i gamla byggnader, vilket minskar utgrävning av väggar och strukturella skador.
Sammanfattning
Genom de dubbla fördelarna med material och struktur uppnår bälgar i rostfritt stål omfattande prestanda av "hög temperaturbeständighet, anti-expansion, stabil tätning och lång livslängd" i värmesystem. Oavsett om det är komfortkraven för civil uppvärmning eller de hårda arbetsförhållandena för industriell uppvärmning, kan de tillhandahålla pålitliga rörledningslösningar, som lägger en solid grund för effektiv och säker drift av värmesystem.​
