I gasöverföringssystem är säkerheten, tätningsprestandan och stabiliteten hos rörledningar direkt relaterade till den normala driften av systemet och personalens säkerhet. Oavsett om det är industrigaser (som syre, kväve, väte), bränslegaser (naturgas, flytande petroleumgas) eller specialgaser (som korrosiva gaser, gaser med hög renhet) är kraven på transmissionsrörledningar extremt stränga. Bälgar i rostfritt stål, med sina unika material och strukturella fördelar, kan effektivt lösa problem som läckage, korrosion och vibrationspåverkan som traditionella rörledningar i gasöverföring möter, vilket gör dem till ett idealiskt val för gassystem. Följande utvecklar specifika lösningar från flera dimensioner
Exakt matchning av kärnprestandafördelar med gassystemkrav
Kärnkraven för gassystem för rörledningar är absolut tätning, motståndskraft mot gaskorrosion, motståndskraft mot vibrationer och stötar, anpassningsförmåga till tryckfluktuationer och renhetskontroll. Egenskaperna för rostfritt stål nedan kan perfekt uppfylla dessa krav:
Extrema tätningsprestanda: Genom att använda integrerat formade 304, 316 och andra material av rostfritt stål uppnår bälgen och anslutningsändarna (såsom gängor, flänsar) tätt samarbete genom precisionsbearbetning, som kan realisera hårdförsegling av metall mot metall eller matchas med speciella tätningar (såsom kopparpackningar, PTFE-packningar, PTFE-packningar). För gassystem med högt tryck (med arbetstryck upp till 10 MPa eller mer), är dess tätningssäkerhet långt till gummislangar eller vanliga metallrörledningar, och läckagehastigheten kan kontrolleras under 1×10¹⁰ Pa·m³/s.
Utmärkt gaskorrosionsbeständighet: 304 rostfritt stål tål långvarig erosion av torra gaser (som syre, kväve) och icke-korrosiva bränslegaser; 316 rostfritt stål kan, på grund av sitt molybdeninnehåll, motstå korrosion av svavelhaltiga bränslegaser, klorgas, vätefluorid och andra korrosiva gaser, vilket undviker bildning av hål eller föroreningar på rörledningens innervägg orsakad av erosion, vilket säkerställer renheten hos gasöverföringen.
Vibrations- och tryckfluktuationsmotstånd: Bälgens ringformade korrugerade struktur har god elasticitet, som kan absorbera vibrationer och tryckpulser som genereras av kompressordrift och ventilöppning/stängning i gassystemet, minska spänningskoncentrationen vid rörledningsgränssnitt och minska risken för löst läckage orsakat av stela anslutningar. Den är särskilt lämplig för att ansluta delar mellan gaskompressorer, lagringstankar och rörledningar
Renlighet Anpassningsförmåga: Efter elektrolytisk polering av innerväggen kan ytråheten Ra vara så låg som 0,8 μm eller mindre, vilket inte är lätt att absorbera föroreningar eller fukt i gasen, och inga partiklar faller av. Den uppfyller överföringskraven för gaser med hög renhet (såsom kväve med ultrahög renhet som används inom elektronikindustrin, specialgaser som används i halvledartillverkning) och undviker gasföroreningar som påverkar produktionskvaliteten.
Bred temperatur- och tryckanpassningsförmåga: Den kan arbeta stabilt i temperaturintervallet -200 ℃ till 450 ℃, anpassa sig till förångningsöverföringen av flytande gaser med låg temperatur (som flytande kväve, flytande syre) och högtemperaturgassystem; arbetstrycket täcker från vakuum till 30 MPa, vilket inte bara kan tillgodose behoven hos lågtrycksbränslegasrörledningar (under 0,1 MPa) utan även användas i industriella högtrycksgastransmissionssystem.
Typiska tillämpningsscenarier
Rostfria bälgar kan specifikt lösa transmissionsproblem i olika typer av gassystem:
Industriella gasöverföringssystem
Används för rörledningsanslutning av inerta gaser som syre, kväve och argon, speciellt i svetsverkstäder och metallbearbetningsområden. Bälgarnas vibrationsmotstånd kan minska läckagerisken vid anslutningen mellan syrgasflaskor och rörledningar
I vätgasöverföringssystem kan 316-material av rostfritt stål undvika väteförsprödning, och med en speciell tätningsstruktur kan det förhindra explosionsrisker orsakade av väteläckage.
För överföring av korrosiva industrigaser (såsom klorgas, svaveldioxid) väljs 316L bälgar av rostfritt stål för att motstå korrosion av rörledningen av gaser och säkerställa en långsiktig säker drift av systemet.
Gasförsörjningssystem

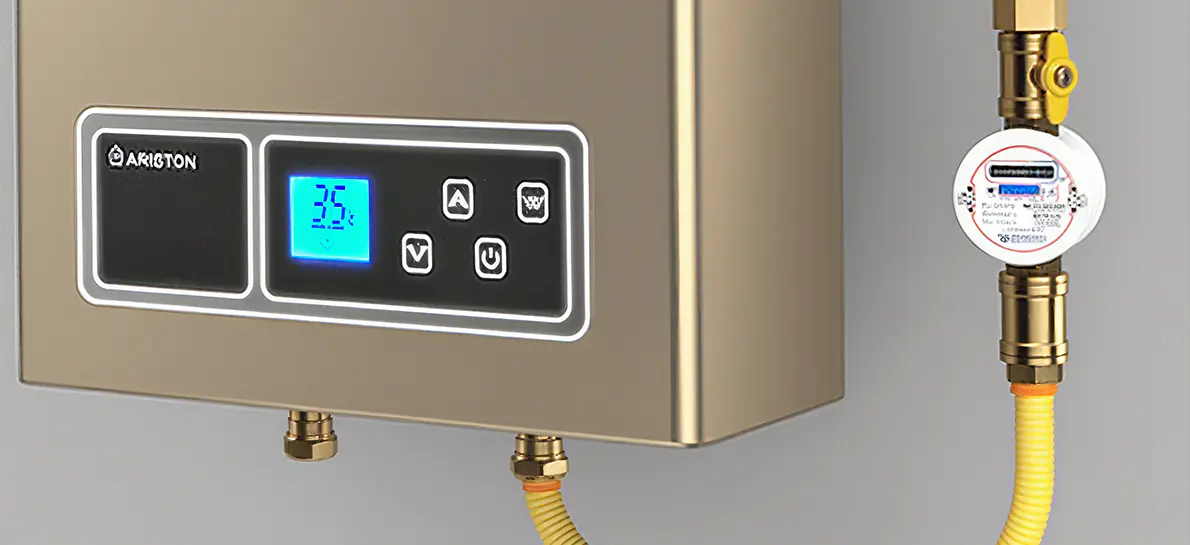

För rörledningsanslutningar inomhus och utomhus av naturgas och flytande petroleumgas i städer, används bälgar mellan gasmätare, ventiler och huvudledningar. Deras flexibla kompensation kan minska gränssnittsläckage orsakat av rörledningsförskjutning på grund av byggnadssättningar eller temperaturförändringar.
För gasgrenrör i storkök och industriugnar kan bälgarnas temperaturbeständighet anpassa sig till högtemperaturmiljön nära spisar, och deras anti-åldrande prestanda undviker sprickbildning och läckage av gummislangar på grund av långvarig användning.
Speciella gas- och gassystem med hög renhet
För överföring av gaser med hög renhet (såsom ammoniak med ultrahög renhet, silan) i halvledar- och solcellsindustrin kan bälgar med elektrolytiskt polerade innerväggar minska kontaktföroreningar mellan gaser och rörledningar, vilket säkerställer gasens renhet (når 99,9999 % eller mer);
För laboratoriegasrörledningar (som bärgaser för gaskromatografer, specialgaser för spektralanalys) säkerställer den låga adsorptionen av bälg gaskomponenternas stabilitet och förbättrar noggrannheten hos experimentella data.
Anslutning av gaslagrings- och processutrustning
För anslutningen mellan gaslagringstankar, cylindrar och förångare, tryckreduceringsventiler, bälgar kan absorbera vibrationer under utrustningens drift och skydda tätningsprestanda hos ventilgränssnitt;​
För anslutningen mellan vätskeutloppsröret för lågtemperaturgas (som flytande kväve, flytande argon) lagringstankar och förångare, kan bälgen anpassa sig till temperaturförändringar från låg temperatur till normal temperatur och undvika sprickor i rörledningar på grund av termisk expansion och sammandragning.
Viktiga valpunkter och installationsspecifikationer
1. Vetenskapligt urval
Materialval: Bestäm materialet enligt gasegenskaper - 304 rostfritt stål väljs för inerta gaser och bränslegaser; 316/316L rostfritt stål är valt för korrosiva gaser och bränslegaser i havsvattenmiljöer; rostfritt stål med låg kolhalt (som 316L) med elektrolytiskt polerade innerväggar krävs för gassystem med hög renhet.​
Kaliber och tryckklass: Välj DN6-DN200 kalibrar efter gasflöde. Arbetstrycket måste stämma överens med systemets designtryck (till exempel, 1,6 MPa-klassificering väljs vanligtvis för gassystem, och en 6,4 MPa eller högre klassificering väljs för industriella högtrycksgaser).
Anslutningsmetod: Gängad anslutning (med gasspecifik tätningsmedel) används vanligtvis i gassystem; flänsanslutning (med O-ringstätning) används mest i industriella gassystem; VCR:s ansiktstätningar är valda för gassystem med hög renhet för att säkerställa noll läckage och renhet.
Längd och kompensationsbelopp: Bestäm längden enligt kraven på rörledningens förskjutning, och reservera axiell eller lateral kompensationstillägg (vanligtvis överstiger kompensationsbeloppet inte 10 % av bälgens effektiva längd) för att undvika att tätningen påverkas på grund av överdriven sträckning eller kompression.
2. Installationsspecifikationer
Brandförbud och rengöringsbehandling: Innan du installerar gassystemet, se till att det inte finns några föroreningar i rörledningen för att undvika gnistor under installationen; Innan du installerar gassystemet med hög renhet, rengör bälgens innervägg med absolut etanol för att ta bort oljefläckar och partiklar.​
Böjning och fixering: Under installationen bör böjningsradien inte vara mindre än det värde som specificeras av produkten (vanligtvis 5-8 gånger rördiametern), och tvingad vridning är förbjuden; fasta konsoler sätts in var 1,5-2 meter i den raka sektionen, och styrkonsoler läggs till i båda ändarna av bockningssektionen för att förhindra deformation orsakad av rörledningens egenvikt.
Tätningsytskydd: Innan anslutning, kontrollera planheten på flänsytor och gängade gränssnitt, och ta bort grader och repor; applicera gasspecifikt tätningsmedel som motsvarar gasen under gängad anslutning (som PTFE-tätningstejp för gas), och välj packningar som är kompatibla med gasen för flänsanslutning (som oljebeständiga gummipackningar för gas, PTFE-packningar för korrosiva gaser).
Läckagedetektering: Efter installationen måste läckagetestning utföras - tvålvatten appliceras på gränssnitt för bubbeldetektering i gassystem; heliummasspektrometrar används i industriella gas- och gassystem med hög renhet för att säkerställa att läckagehastigheten uppfyller systemkraven (såsom läckagehastigheten för gassystem med hög renhet ≤1×10⁻¹¹ Pa·m³/s).
Applikationsfördelar
Förbättra systemsäkerheten: Jämfört med traditionella galvaniserade stålrör eller gummislangar minskar läckagerisken för bälgar i rostfritt stål med mer än 95 %, särskilt i gassystem med brandfarliga och explosiva gaser som bränslegas och väte, vilket avsevärt kan minska potentiella säkerhetsolyckor.
Förläng livslängd: Material av rostfritt stål är anti-åldrande och korrosionsbeständiga, med en livslängd på mer än 20 år, som vida överstiger den för gummislangar (1-3 år) och vanliga stålrör (8-10 år), vilket minskar utbytesfrekvensen och underhållskostnaderna.
Säkerställ gasens renhet och kvalitet: I gassystem med hög renhet kan den undvika produktskrotning orsakad av rörledningsföroreningar (som defekter i halvledarchips orsakade av orena gaser) och minska produktionsförluster.
Anpassa sig till komplexa arbetsförhållanden: Den flexibla kompensationsförmågan löser påverkan av byggnadssättningar, utrustningsvibrationer och temperaturförändringar på rörledningar, minskar underhållet av avstängning orsakat av rörledningsskador och förbättrar stabiliteten i systemets drift.
Sammanfattning
Genom materialanpassning, strukturell optimering och precisionsbearbetning uppnår bälgar av rostfritt stål omfattande prestanda av "säker tätning, korrosionsbeständighet och hållbarhet, och ren transmission" i gassystem. Oavsett om det är konventionella industrigaser, civila bränslegaser eller speciella gassystem med hög efterfrågan, kan de tillhandahålla pålitliga transmissionslösningar som ger en solid garanti för säker och stabil drift av gassystem.
