Snabbt svar: Hur man bestämmer rätt storlek på gasanslutningen
Rätt storlek för en Flexibel gaskoppling i rostfritt stål ställs in av inloppskopplingen på apparaten och utloppskopplingen på gasavstängningsventilen, inte av storleken på grengasledningen som matar rummet. Kontakter är märkta med en nominell storlek, och de två storlekarna som används på de flesta hushållsapparater är 3/8 tum och 1/2 tum, medan storlekar på 3/4 tum och 1 tum i allmänhet är reserverade för apparater med högre inmatning som stora varmvattenberedare och ugnar. För att välja rätt storlek, matcha honkopplingen på varje ände av anslutningen till gängstorleken som är stämplad på apparatens ventil och på avstängningsventilen, bekräfta sedan att den nominella ingångskapaciteten för den nominella storleken är lika med eller större än den maximala BTU per timme som är tryckt på apparatens märkskylt.
A rostfritt stål flexibel gaskontakt för spis installationer är oftast dimensionerade på 1/2 tum, medan många kompakta eller bärbara matlagningsapparater använder en mindre 3/8 tums anslutning. Större serier av kommersiell stil och kombinationsenheter kräver ibland en 3/4 tums koppling, så apparatens namnskylt bör alltid kontrolleras innan du beställer en ersättningskontakt.
Varför korrekt dimensionering är viktig för en flexibel gasslang i rostfritt stål
En underdimensionerad anslutning begränsar gasflödet till apparaten, vilket kan leda till svag brännares prestanda, långsam återhämtning av varmvattenberedaren eller en apparat som kämpar för att nå sin nominella effekt. En överdimensionerad koppling å andra sidan kommer inte att träs in korrekt på apparatens ventil eller avstängningsventilen, och om man tvingar fram en felaktig koppling kan gängan på både kopplingen och ventilen skadas. Eftersom apparatens inmatningsklassificeringar varierar mellan märken och modeller, är den nominella storleken som fungerade på en gammal enhet inte automatiskt korrekt för dess utbyte, så märkskylten bör kontrolleras varje gång en apparat byts ut.
Detta skiljer sig något från hur a csst gaskontakt systemet är dimensionerat. En CSST-gaskoppling är vanligtvis en del av en kontinuerlig serie av korrugerade rör av rostfritt stål som distribuerar gas från en mätare eller grenrör till flera apparater genom en struktur, så dess storlek beräknas från den totala anslutna belastningen och längden av varje körning med hjälp av en storlekstabell, snarare än från en enkel apparatkoppling. En flexibel gasslang i rostfritt stål som enbart används som en apparatkoppling behöver däremot bara matcha de två kopplingarna den sitter mellan.
Vanliga nominella storlekar och enhetsmatchning
Tabellen nedan sammanfattar hur nominella kontaktstorlekar vanligtvis stämmer överens med vanliga hushållsgasapparater. Dessa siffror är allmänna referenser, och den exakta maximala inmatningen som är stämplad på apparatens märkskylt bör alltid ha företräde framför alla allmänna diagram.
| Nominell storlek | Typisk apparat | Gemensam trådanslutning | Ca. Max ingång |
|---|---|---|---|
| 3/8 tum | Kompakt spis, portabel spishäll | 3/8 tum FIP | Cirka 40 000 BTU/h |
| 1/2 tum | Gasspis eller spis, gastork | 1/2 tum FIP | Cirka 75 000 BTU/h |
| 3/4 tum | Gasvattenberedare, gasugn | 3/4 tum FIP | Cirka 150 000 BTU/h |
| 1 tum | Stor ugn, grenrörsmatning | 1 tum FIP | Cirka 300 000 BTU/h |
Ungefärlig maximal ingång efter nominell kontaktstorlek
Figur 1. Ungefärlig maximal apparatinmatning associerad med varje nominell kontaktstorlek.
Flexibel gaskoppling i rostfritt stål jämfört med CSST och PVC-belagda alternativ
Köpare måste ofta välja mellan en bar Flexibel gaskoppling i rostfritt stål , ett längre lopp csst gaskontakt , och en PVC-belagd gaskontakt . Alla tre delar samma korrugerade kärna i rostfritt stål, men de är byggda och färdiga för olika roller. Tabellen och diagrammet nedan visar hur dessa tre alternativ generellt sett jämförs på funktion snarare än på pris.
| Funktion | Flexibel gaskoppling i rostfritt stål | CSST gaskoppling | PVC-belagd gasanslutning |
|---|---|---|---|
| Basmaterial | Korrugerat rostfritt stål | Korrugerat rostfritt stål | Korrugerat rostfritt stål with PVC jacket |
| Typisk användning | Anslutning för en enda apparat | Hela byggnadsgasdistribution | Anslutning för en enda apparat |
| Ytfinish | Bar eller lätt färdig rostfri | Ofta jackad längs hela löpningen | Färgad yttre beläggning, vanligen gul |
| Vanligt längdområde | Kort, apparat till ventil | Lång, rum till rum löper | Kort, apparat till ventil |
Illustrativ jämförelse mellan viktiga urvalsfaktorer
Figur 2. Illustrativ jämförelse sida vid sida, inte härledd från en specifik testrapport.
Hur spolens diameter och väggtjocklek påverkar böjradien
Korrugeringsmönstret på en flexibel gasslang i rostfritt stål är det som gör att den kan böja sig runt skåp, offsetventiler och trånga bruksutrymmen utan att böjas. När den nominella storleken ökar ökar i allmänhet också väggtjockleken och spolens diameter, vilket ökar den minsta radien som slangen kan böjas igenom innan korrugeringarna börjar plana ut eller spricka vid upprepad böjning. En koppling som böjs tätare än sin märkta minimiradie förlorar tvärsnittsarea vid böjpunkten, vilket minskar det effektiva flödet även om den nominella storleken på beslaget inte har ändrats.
Rekommenderad minsta böjradie efter nominell storlek
Figur 3. Allmän trend med att minsta böjradie ökar längs med nominell kontaktstorlek.
Flexcykelhållbarhet för olika beläggningstyper
Upprepad böjning under service, flyttningar och rengöring av apparaten är en av huvudorsakerna till att en apparatkontakt så småningom behöver bytas ut. En ren rostfri finish, en Gul belagd gasslang i rostfritt stål , och en PVC-belagd gaskontakt alla använder samma korrugerade kärna, så deras flexlivslängd styrs främst av väggtjocklek, korrugeringsdjup och hur väl den yttre beläggningen motstår nötning vid punkter där slangen kommer i kontakt med en skåpskant eller motram. Illustrationen nedan är en allmän jämförelse av relativ flexcykelhållbarhet och är inte hämtad från ett specifikt publicerat test.
Illustrativt relativ Flex Cycle Durability Index
Figur 4. Endast illustrativt index, avsett att visa relativa mönster snarare än exakta uppmätta värden.
Där en gulbelagd gasslang i rostfritt stål vanligtvis används
A Gul belagd gasslang i rostfritt stål är en standard korrugerad rostfri kontakt med en extra yttermantel, oftast i gult så att den snabbt känns igen bland andra flexibla linjer i ett kök eller bruksområde. Beläggningen lägger till ett lager av nötnings- och fettbeständighet ovanpå den rostfria kärnan, vilket är användbart i hektiska köksmiljöer där en koppling kan borsta mot skåpskanter, rengöringsverktyg eller spilld matlagningsvätska under åren. Vanliga ställen som denna typ av koppling dyker upp inkluderar följande.
- Gasspisar för bostäder och lätta kommersiella platser placerade i högtrafikerade köksutrymmen
- Gastorkar placerade i grovkök där slangen kan vara synlig och drar nytta av färgidentifiering
- Installationer där en tekniker visuellt vill separera en gasledning från närliggande vatten- eller avloppsledningar med ett ögonkast
- Eftermonteringsprojekt där matchning av beläggningsfärgen på en befintlig koppling är att föredra för ett konsekvent utseende
Den tillagda jackan ändrar inte den underliggande logiken för nominell storlek som behandlades tidigare i den här artikeln. Dimensionering av en gul belagd kontakt handlar fortfarande om att matcha passningsgängorna på båda ändarna och bekräfta den nominella kapaciteten mot apparatens märkskylt.
Dimensioneringsfel som minskar apparatens prestanda
De flesta dimensioneringsklagomål går tillbaka till ett litet antal upprepade misstag vid val eller installation.
- Att välja en anslutningslängd endast baserat på avståndet från väggöppningen snarare än det faktiska ventilläget.
- Förutsatt att varje gasspis använder samma nominella storlek utan att kontrollera den aktuella apparatens märkskylt.
- Återanvändning av en äldre kontakt på en ersättningsapparat utan att verifiera att inloppskopplingens storlek fortfarande matchar.
- Förbise skillnaden mellan en kontakts nominella storleksetikett och dess faktiska inre flödesdiameter.
- Blandning av gängtyper mellan avstängningsventilen och anslutningskopplingen, vilket kan orsaka dålig tätning i skarven.
Att välja en tillverkare av flexibel gaskoppling i rostfritt stål
När rätt storlek och beläggningstyp har identifierats är nästa beslut vilken tillverkare av flexibel gaskoppling i rostfritt stål att hämta från, särskilt för köpare som lägger massbeställningar eller upprepade beställningar. En pålitlig leverantör av gaskopplingar i rostfritt stål bör kunna hålla konsekvent korrugeringsdjup och väggtjocklek över produktionsserier, eftersom även små variationer i dessa dimensioner förändrar både böjradien och den nominella flödeskapaciteten som diskuterats tidigare i denna artikel.
För köpare som utforskar flexibel gaskoppling i grossistledet arrangemang, är det värt att bekräfta att fabriken kan leverera ett fullständigt nominellt storleksintervall från 3/8 tum till 1 tum, tillsammans med flera beläggningsalternativ inklusive blanka rostfria, PVC-belagda och gulbelagda ytbehandlingar, så att en enda beställning kan täcka flera apparatkategorier samtidigt. När man jämför en gaskopplingstillverkare Kina baserade köpare överväger, användbara frågor att ställa inkluderar hur råspolmaterial skärmas innan formning, hur korrugering och flätningsprocesser övervakas under produktionen och om passningsgängor kontrolleras mot referensmätare före packning.
An OEM gaskoppling i rostfritt stål programmet är ofta den mest effektiva vägen för distributörer och apparatmärken som behöver anpassade spoldiametrar, anpassade längder eller märkesförpackningar, inklusive en dedikerad rostfritt stål flexibel gaskontakt för spis linje byggd kring en specifik apparatplattform. Viktiga utvärderingspunkter inkluderar vanligtvis följande.
- Produktionsskala och förmåga att bibehålla konsekvent väggtjocklek över stora beställningar
- Utbud av nominella storlekar och beläggningsalternativ från en enda fabrik
- Stöd för anpassad spollängd, passningskonfiguration och förpackning för OEM-program
- Dokumenterad processkontroll från råvaruscreening till slutbesiktning
Om Haoyin (Ningbo) Bellows Technology Co., Ltd.
Haoyin (Ningbo) Bellows Technology Co., Ltd. är ett professionellt företag fokuserat på forskning, design, tillverkning och försäljning av bälgar av rostfritt stål, som arbetar för att tillhandahålla säkra och hållbara flexibla anslutningslösningar för gas, VVS, värme och relaterade områden. Företaget fungerar som en OEM-tillverkare av flexibla gaskopplingar i rostfritt stål och en ODM-anpassad CSST-gaskopplingsfabrik, som stödjer köpare som behöver antingen standardproduktlinjer eller helt anpassade specifikationer.
Anläggningen täcker en yta på 35 mu och inkluderar 18 000 kvadratmeter standardiserade produktionsverkstäder, med stöd av ledningssystem inklusive ISO9001, ISO14001 och ISO45001 . Haoyin, som är erkänt som ett nationellt högteknologiskt företag och en grön fabrik, följer en produktionsfilosofi byggd kring konsistens och kvalitet, med en process som sträcker sig från råmaterialscreening och strukturell design till tillverkning, prestandatester och support efter försäljning.
Begär produktspecifikationer och grossistinformation
Köpare som har identifierat den nominella storleken, beläggningstypen och längden som behövs för deras projekt är välkomna att skicka apparatspecifikationer för en matchande produktrekommendation. Huruvida kravet är en liten provbeställning av en Flexibel gaskoppling i rostfritt stål för en enda produktlinje, en bulk flexibel gaskoppling i grossistledet beställning, eller en OEM gaskoppling i rostfritt stål program med anpassat varumärke, delning av apparattyp, erforderliga nominella storlekar och målbeläggningsfinish hjälper till att snabba upp responsen med exakta specifikationsblad.
Vanliga frågor
-
Q1. Vad är en flexibel gaskoppling i rostfritt stål

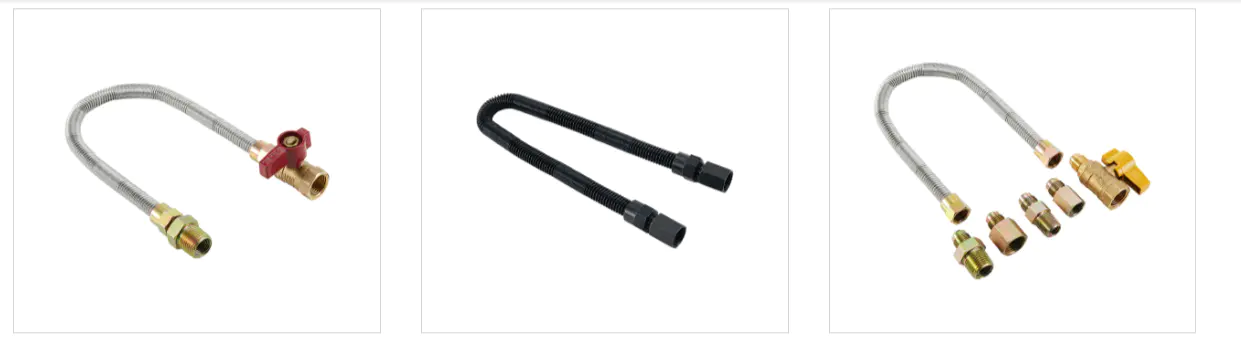

Det är ett korrugerat rör av rostfritt stål försett med anslutningsändar, som används för att länka en gasapparat till en avstängningsventil samtidigt som den tillåter viss flexibilitet i dragning och placering av apparaten.
-
Q2. Hur fungerar en flexibel gaskoppling i rostfritt stål
Den korrugerade väggstrukturen låter röret böjas runt hinder samtidigt som gasen transporteras säkert mellan avstängningsventilen och apparatens inloppskoppling.
-
Q3. Vilka är fördelarna med gaskopplingar i rostfritt stål
De kombinerar flexibilitet för enklare installation med en hållbar metallkärna som tål upprepade böjningar under rengöring, service eller byte av apparaten.
-
Q4. Hur länge håller en flexibel gaskoppling i rostfritt stål
Livslängden beror på installationsförhållandena och hur ofta kontakten böjs, så periodisk visuell inspektion för slitage vid böjpunkter är en rimlig praxis.
-
F5. Är flexibla gasanslutningar i rostfritt stål säkra att använda
När rätt nominell storlek, matchande gängkopplingar och en ledningsbana fri från veck eller skarpa böjar används, är denna typ av koppling en allmänt använd metod för anslutning av apparater.
-
F6. Kan flexibla gasanslutningar användas för naturgas
Ja, den här kopplingsstilen används ofta för anslutningar av naturgasapparater i bostäder och lätta kommersiella miljöer.
-
Q7. Kan flexibla gasanslutningar användas för propangas
Ja, samma korrugerade rostfria stålkonstruktion används också för anslutningar av propanapparater, med passningsval som följer apparatens och ventilens gängstorlek.
-
F8. Är gasanslutningar i rostfritt stål som är resistenta mot korrosion
Rostfritt steel is generally selected for this application because of its resistance to corrosion compared with many other metals, which supports a longer service life in kitchen and utility environments.
-
F9. Vilket material används för att göra flexibla gasanslutningar
Kärnröret är av korrugerat rostfritt stål, och beroende på produktlinje kan det lämnas nakna eller avslutas med en yttre beläggning som PVC eller en gul skyddsmantel.
-
Q10. Vad är skillnaden mellan CSST och en PVC-belagd kontakt
CSST gaskopplingsslang används vanligtvis för längre distributionssträckor genom en struktur, medan en PVC-belagd gaskoppling är en kortare produkt utformad för att koppla en apparat till dess avstängningsventil.
