Köpguide 2026
Vad är a Flexibelt VVS-rör
A flexibelt VVS-rör är en korrugerad eller flätad ledning byggd för att flytta vatten mellan två fasta punkter samtidigt som den tolererar vibrationer, termisk expansion och små snedställningar som ett styvt rör inte kan absorbera. Den avgörande egenskapen är en korrugerad metall- eller kompositkärna, oftast 304 eller 316L rostfritt stål, insvept i en flätad ytterhylsa som bär arbetstrycksbelastningen. Rörmokare och anläggningsingenjörer sträcker sig efter denna kategori, ofta grupperade under den bredare etiketten Vattenledningar och slangar , närhelst en anslutning behöver böjas för hand snarare än genom en serie stela armbågar och fack.
Jämfört med kopparrör eller CPVC-rör förkortar en flexibel vattenledning det fysiska avståndet som en tekniker måste mäta och kapa, eftersom själva monteringen tar upp små förskjutningar i inriktningen. Det är därför en flexibel vattenkoppling dyker upp så brett bakom diskbänkar, varmvattenberedare, tvättmaskiner, toaletter och pannor, och varför längre versioner av samma konstruktion fungerar som en vattenslang i mekaniska rum, vattenslingor och lätta industriella vätskeöverföringsledningar.
Vatten liner konstruktion och varför det är viktigt
Den korrugerade kärnan
Den vattenfoder är det inre tryckbärande röret i en flexibel VVS-rörenhet. Den bildas vanligtvis genom att rulla en rak längd av rostfritt stålband till ett rör, svetsa sömmen och sedan korrugera väggen i ett kontinuerligt spiral- eller ringformigt mönster. Denna korrugering är det som gör att ett metallrör kan böjas upprepade gånger utan att spricka, eftersom varje ås fungerar som ett litet gångjärn som sprider böjspänning längs hela rörets längd istället för att koncentrera det vid en punkt.
Väggtjocklek och tätningsbeteende
Väggtjockleken på en typisk vattenliner varierar från ungefär 0,15 mm till 0,30 mm beroende på arbetstrycksklass och ytterdiameter, med tjockare väggar som vanligtvis väljs för matningsledningar som ser bredare trycksvängningar. Ett korrekt utformat foder håller sin korrugeringsprofil enhetlig längs hela banan, vilket håller den inre flödesbanan tillräckligt jämn för att undvika onödig turbulens och för tidigt slitage vid toppen av varje korrugering.
Material som används i flexibla VVS-rör och vattenledningar och slangar
Materialvalet förändrar hur en flätad vattenslang presterar under upprepad böjning, temperatursvängningar och exponering för olika vattenkemi. Tabellen nedan beskriver de komponentroller som oftast finns i ett komplett flexibelt VVS-rör och paket med vattenledningar och slangaggregat.
| Komponent | Vanligt material | Typisk roll | Anmärkningar om flexibilitet |
|---|---|---|---|
| Inner liner | 304 rostfritt stål | Bär vattenflöde och arbetstryck | God allmän flexibilitet för de flesta inomhusförsörjningsledningar |
| Inner liner, higher grade | 316L rostfritt stål | Bär flöde i högre kloridhalt eller fuktiga miljöer | Liknande flexibilitet som 304 med extra gropmotstånd |
| Ytterhylsa | Flätad rostfri ståltråd | Dämpar sprängtrycket och skyddar fodret | Tillför styrka medan vävmönstret fortfarande tillåter böjning |
| Ändbeslag | Mässing eller rostfritt stål | Ansluter enheten till fixturer eller ventiler | Fast, icke flexibel sektion i varje ände |
| Ytterjacka som tillval | PVC- eller PE-beläggning | Lägger till ett skyddande skydd över flätan | Lite minskning av flexibiliteten, vinst i ytskydd |

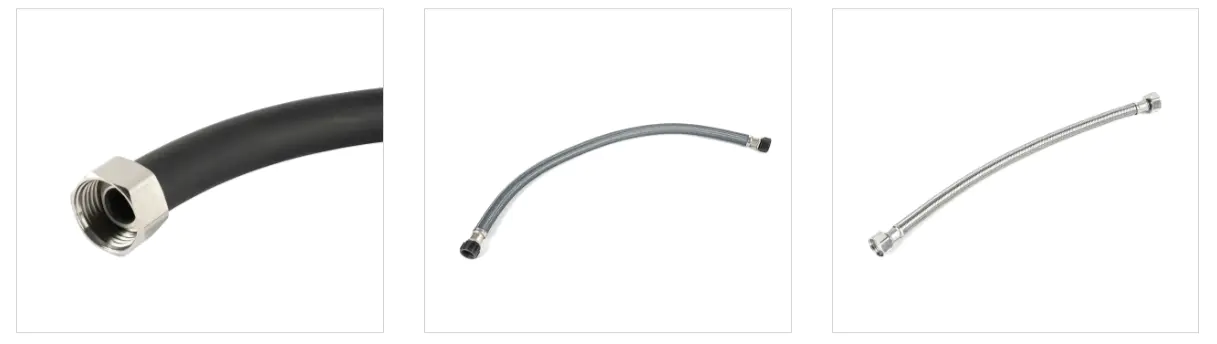

Vanliga typer av flexibla vattenanslutningar och flätade vattenslangar
En flexibel vattenkoppling är vanligtvis grupperad efter nominell diameter, eftersom diametern följer den fixtur eller ledning som den är avsedd att tjäna. En kort 3 åttondels tums anslutning passar en enkel kran eller vinkelstopp, medan en bredare en tums vattenslang är vanligare på en hel linjeservice eller ett mekaniskt rumsgrenrör. Tabellen nedan visar ett allmänt samband mellan nominell storlek och installationssammanhang där den förekommer oftast.
Prestandajämförelse mellan vanliga rörledningsalternativ
Att välja mellan ett flexibelt VVS-rör, ett styvt kopparrör och en vanlig gummislang beror vanligtvis på hur var och en presterar över en handfull praktiska egenskaper. Radardiagrammet nedan radar upp fem kriterier sida vid sida så att avvägningarna är lättare att se på ett ögonkast.
- Flexibelt VVS-rör
- Styvt kopparrör
- Standard gummislang
Böjningscykel och utmattningsbeteende för vattenfoder i rostfritt stål
Eftersom ett flexibelt VVS-rör förväntas röra sig något varje gång en fixtur servas eller en byggnad sätter sig, tittar ingenjörer på hur monteringen håller sig över upprepade böjcykler snarare än att bedöma det på ett enda statiskt trycktest. Linjediagrammet nedan visar en allmän prestandaretentionskurva för en vattenliner av rostfritt stål när böjcykler ackumuleras, vilket är anledningen till att en generös böjradie under installationen hjälper till att förlänga livslängden.
Korrosionsbeständighet efter materialkvalitet
Korrosionsbeständighet är en av de främsta anledningarna till att en flätad slang av rostfritt stål väljs framför ett vanligt stål eller galvaniserat alternativ, särskilt i fuktiga mekaniska rum eller kustnära installationer där kloridexponeringen är högre. Tabellen nedan placerar fyra vanliga materialkvaliteter på en relativ motståndsskala för snabb jämförelse.
Storleksguide för vattenslang och flexibel vattenledning
Att få rätt diameter och längd vid första försöket sparar en returresa till förrådsdisken. Referenstabellen nedan grupperar en flexibel vattenledning efter nominell diameter vid sidan av den anslutningstyp och användningspunkt som oftast paras ihop med den.
| Nominell diameter | Typiskt längdområde | Vanlig anslutningstyp | Typisk användningspunkt |
|---|---|---|---|
| 3/8 tum | 9 till 20 tum | Kompression x Kompression | Vinkelstopp till kran |
| 1/2 tum | 9 till 24 tum | Kompression x Kompression | Påfyllningsventil för toaletttank |
| 3/4 tum | 36 tum till 72 tum | Gängad koppling | Tvättmaskin inlopp |
| 1 in | 12 till 60 tum | Gängad koppling or flange | Varmvattenberedare eller grenrör |
| 1,25 tum till 2 tum | Anpassad längd | Flänsad eller svetsad ände | Mekanisk rumsfördelning |
Steg för steg installationsguide
Ett flexibelt VVS-rör belönar noggrann hantering under installationen, eftersom de flesta tidiga läckor går tillbaka till en förhastad anslutning snarare än en defekt del. Sekvensen nedan täcker den allmänna operationsordningen för en typisk fixturanslutning.
-
Stäng av och avlasta trycket
Stäng av uppströms vattentillförseln och avlasta resttrycket vid närmaste öppna fixtur innan du kopplar bort någon befintlig ledning.
-
Inspektera hamnarna
Inspektera båda anslutningsportarna för skador, skräp eller gamla tätningsmedelsrester och rengör tätningsytorna med en torr trasa.
-
Välj rätt montering
Välj ett flexibelt VVS-rör eller en vattenslang som är dimensionerad för att matcha portgängan och den löplängd som behövs, vilket tillåter en mjuk kurva snarare än ett tätt veck.
-
Trä och dra åt
Trä in kopplingen för hand på porten tills den sitter åt, för sedan fram med en skiftnyckel ett kontrollerat kvart till ett halvt varv efter hand, undvik övervridning på den flätade muttern.
-
Ruta med en bred kurva
Dra sammansättningen så att böjningsradien förblir bred och fodret inte viks, vrids eller pressas mot en vass kant.
-
Återställ leverans och kontrollera
Återställ vattentillförseln gradvis och kontrollera varje anslutningspunkt för läckage innan du stänger upp det omgivande skåpet eller väggåtkomsten.
-
Kontrollera igen efter första användningen
Kontrollera anslutningen igen efter den första hela dagen av användning, eftersom beslag kan sätta sig något när vattenfodret sitter mot tätningsbrickan.
Där flexibla VVS-rör och vattenfoder används
Den same core construction serves a wide span of settings once diameter, length and end fitting are matched to the job. The categories below outline where a flexible plumbing pipe and Water Piping and Hose Assemblies most commonly appear.
-
Bostäder VVS
Anslutning av kranar, toaletter, varmvattenberedare och tvättmaskiner där snabb, verktygsljusinstallation är viktigast.
-
Byggnadsvärmesystem
Hydroniska värmeslingor där en flexibel vattenledning absorberar termisk expansion mellan styva samlingsrör och individuella radiatorer eller fläktkonvektorer.
-
Sjukvårdsanläggningens rörledningar
Inställningar där täthet och längre serviceintervall minskar hur ofta underhållsåtkomst bakom färdiga väggar behövs.
-
Industriell VVS
Kylaggregat och luftbehandlingsanslutningar där vibrationer från roterande utrustning kräver en flexibel vattenkoppling snarare än en styv koppling.
Att välja en anpassad flexibel VVS-rörtillverkare
Inköp från en anpassad flexibel VVS-rörstillverkare istället för en allmän hårdvaruleverantör är vanligtvis vettigt när ett projekt behöver icke-standardiserade längder, specifika ändkopplingar eller högre ordervolymer. Några praktiska kontrollpunkter hjälper till att begränsa sökningen bland leverantörer av flätade VVS-slangar i rostfritt stål.
- Bekräfta att fabriken kan producera den exakta diametern, längden och passningskombinationen snarare än att bara lagra en fast katalog.
- Be om provsammansättningar för att kontrollera korrugeringens enhetlighet och flättäthet innan du förbinder dig till en fullständig beställning.
- Granska testutrustningen på plats, eftersom lufttäthet och sprängtestningsförmåga säger mer om konsistens än enbart ett specifikationsblad.
- Diskutera OEM flexibla vattenförsörjningsslangar förpackning och märkningsbehov tidigt om enheterna kommer att bära ett privat varumärke.
- Se på lyhördhet under provtagningsstadiet som en allmän indikator på hur en flätad flexibel vattenkopplingstillverkare kommer att hantera ändringsförfrågningar under produktionen.
Ett antal köpare ser mot en flexibel VVS-rörfabrik i Kina när volymkraven växer, till stor del på grund av koncentrationen av korrugering, flätning och monteringskapacitet inom en enda leveransregion, vilket förkortar koordinationskedjan mellan formning, testning och packning.
Översikt över tillverkningskapacitet
Haoyin (Ningbo) Bellows Technology Co., Ltd. designar och tillverkar bälgar i rostfritt stål och flexibla anslutningsenheter för VVS-, värme- och gastillämpningar. Anläggningen ligger på en 35 mu tomt med 18 000 kvadratmeter standardiserat verkstadsutrymme dedikerat till formning, flätning, montering och efterbehandling.
- 4M Meter av rostfritt korrugerat rör produceras per år
- 120 Anställda över formnings-, flätnings- och monteringslinjer
- 20 Dedikerad teknisk personal som stödjer design och testning
- 18 000 Kvadratmeter standardiserad verkstadsyta
Den research and development team draws on backgrounds in materials engineering, fluid mechanics and mechanical manufacturing, working across structural design, process development, test verification and project management. The center is equipped with metal fatigue testing benches, air tightness testers and salt spray test machines, supporting in house development of new bellows specifications, interfaces and end use configurations for scenarios ranging from residential supply lines to industrial HVAC and building heating distribution.
Underhållstips för att förlänga livslängden
- Inspektera synliga flexibla vattenanslutningsenheter för ytrost, veck eller utbuktning minst en gång om året.
- Undvik att måla över en flätad vattenslang, eftersom instängd fukt under färg kan påskynda ytkorrosion.
- Håll enheter borta från vassa skåpskanter eller hyllfästen som kan slita på den yttre flätan med tiden.
- Byt ut en vattenslang som visar eventuella utbuktningar, eftersom detta vanligtvis signalerar en liner som har börjat separera från flätförstärkningen.
- Stöd långa horisontella löpningar med intervaller så att vattenfodret inte bär sin egen vikt utan stöd över en lång spännvidd.
Vanliga frågor
-
Q1. Vad är ett flexibelt VVS-rör
Ett flexibelt VVS-rör är ett korrugerat metall- eller kompositrör, ofta förstärkt med en flätad yttre hylsa, byggd för att ansluta två VVS-punkter samtidigt som den böjs för att absorbera rörelse och mindre snedställning.
-
Q2. Vad är en flexibel vattenliner
Den water liner is the corrugated inner core of the assembly that carries the actual water flow, most commonly formed from 304 or 316L stainless steel strip.
-
Q3. Vad är en flätad vattenslang
En flätad vattenslang parar en korrugerad liner med ett yttre lager av vävd rostfri ståltråd som förstärker enheten mot arbetstryck samtidigt som den låter den böjas.
-
Q4. Vad är en vattenslang
En vattenförsörjningsslang är den allmänna termen för en flexibel anslutning som går mellan en avstängningsventil eller matningsledning och en fixtur som en kran, toalett eller apparat.
-
F5. Hur installerar du ett flexibelt VVS-rör
Stäng av vattentillförseln, skruva på kopplingen för hand tills den sitter åt, dra sedan åt ett kontrollerat ytterligare ett kvart till ett halvt varv med en skiftnyckel samtidigt som rörkroppen hålls fri från veck.
-
F6. Hur tät ska en vattenslang vara
Den connection should be snug by hand and then advanced a small additional turn with a wrench, enough to seat the washer without forcing the threads or deforming the nut.
-
F7. Kan flexibla slangar böjas
Ja, det är deras kärnfunktion, även om varje enhet har en minsta böjradie, och att vika den skarpare än den radien kan belasta fodret och förkorta dess livslängd.
-
F8. Kan flexibla vattenslangar förlängas
Att förlänga en körning innebär vanligtvis att man ersätter enheten med en längre snarare än att sammanfoga två slangar, eftersom en mid-run-koppling lägger till ytterligare en potentiell läckpunkt.
-
F9. Vilken produktionsskala ligger bakom dessa sammansättningar
Anläggningar som producerar denna kategori i stor skala, såsom Haoyin, kör vanligtvis kontinuerliga formnings- och flätningslinjer som kan producera flera miljoner meter korrugerade rör per år.
-
Q10. Förblir det tekniska teamet involverat efter designstadiet
I en välorganiserad tillverkningsoperation förblir teknisk personal involverad från strukturell design till testning och produktionsstöd snarare än att kliva iväg när ritningen är klar.
