En högtrycksexpansionsfog är inte bara en tjockare bälg. Den måste innehålla högt inre tryck samtidigt som den absorberar termisk tillväxt, vibrationer och lätt snedställning. I ett nyligen kemiskt fabriksprojekt krävde luftsepareringslinjen en ringförstärkt, tryckbalanserad expansionsfog eftersom en konventionell enskiktsbälg inte kunde hantera kombinationen av 80 bar tryck och stor axiell rörelse.
I den här guiden tittar vi på vad som skiljer en högtrycksdistansfog annorlunda, hur man läser av tryck- och temperaturvärden, var dessa fogar används och vad som gör att de går sönder. Du får även praktiska installationskontroller och svar på de frågor som köparna ställer mest.
Vad är det som skiljer en högtrycksdistansfog?
En expansionsfog absorberar rörelse. Om trycket är lågt kan en gummi- eller tygfog göra jobbet. När trycket stiger måste bälgväggen stå emot bågpåkänning, tryckkraft och risken för pelarinstabilitet som ibland kallas "squirm". En högtrycksexpansionsfog byggs därför med metallbälg, valfria förstärkningsringar och ibland ett tryckbalanserat arrangemang som minskar belastningen som överförs till ankare och munstycken.
Typiska arbetstrycksintervall för DN50 axiella expansionsfogar
| Konstruktion | Typiskt arbetstryck | Axiell rörelsekapacitet | Lämplighet för högt tryck |
|---|---|---|---|
| Gummi | Upp till 25 bar | Hög | Begränsad |
| PTFE | Upp till 20 bar | Måttlig | Begränsad |
| Enkelskiktad metall unreinforced | Upp till 40 bar | Måttlig | Begränsad |
| Enkelskiktad metall reinforced | Upp till 100 bar | Måttlig | Ja |
| Flerskiktsförstärkt | Upp till 160 bar | Måttlig | Ja |
Förstärkningsringar är en viktig skillnad. Ringförstärkta bälgar har ringar monterade i falsrötterna för att öka tryckklassificeringen utan att göra väggen så tjock att den tappar flexibilitet. Tryckbalanserade konstruktioner använder ytterligare bälgar eller dragstänger för att avbryta tryckkraften, vilket spelar roll på högtrycksledningar där ändbelastningar kan nå flera ton.
Isometrisk vy av en ringförstärkt högtrycksexpansionsfog
Hur man specificerar en högtrycksdistansfog
Börja med servicevillkoren, inte katalogen. Enbart tryckklassificeringen räcker inte. Du behöver känna till designtrycket, designtemperaturen, vätskesammansättningen, erforderlig rörelse, utmattningslivslängd, rördiameter och ändanslutningstyp. Dessa sju parametrar utgör minimiuppsättningen för en tillförlitlig specifikation:
- Drift- och designtryck, inklusive överspänningar och vakuumfall.
- Design och driftstemperatur, inklusive start- och avstängningscykler.
- Vätskesammansättning, frätande och renhetskrav.
- Axiella, laterala och vinkelrörelser från termisk expansion.
- Erforderlig cykellivslängd och utmattningsklassning, vanligtvis uttryckt som cykler per år.
- Nominell diameter, väggtjocklek och ändanslutningsstandard.
- Tillgängligt installationsutrymme och placering av rörstyrningar och ankare.
Tryckklassificering och temperatur måste beaktas tillsammans. Vid förhöjda temperaturer sjunker sträckgränsen, så det tillåtna trycket är lägre. I 316L-bälgar betyder en vanlig nedstämplingskurva att en fog som är klassad för 100 bar vid 20°C kan begränsas till ungefär 70 bar vid 300°C. Det slutliga valet ska alltid kontrolleras mot bälgtillverkarens detaljerade beräkningsblad.

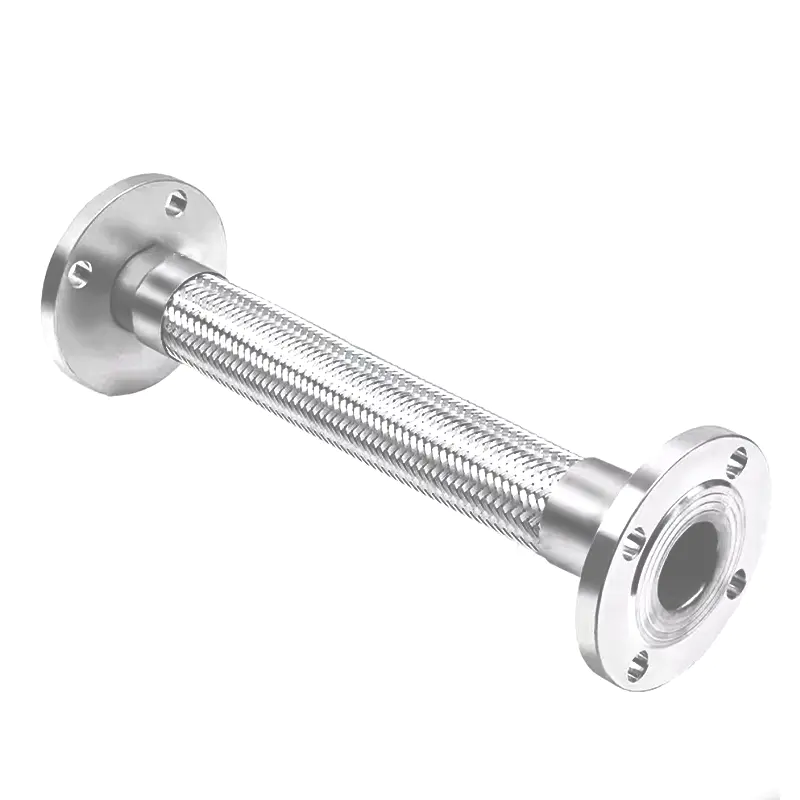

Flexibel metallkompensator korrugerad expansionsfog för högtrycksledningar Denna expansionsfog i rostfritt stål klarar tryck upp till 1,6 MPa och passar vatten, ånga eller olja. Tänk på det när termisk expansion hotar flänsar eller pumpar, eftersom dess bälg minskar utrymmet jämfört med expansionsslingor. Visa produkt → Där högtrycksexpansionsfogar används
Högtrycksexpansionsfogar är vanliga i processer där termisk expansion annars skulle överbelasta pumpar, kompressorer, flänsar eller utrustningsmunstycken. De används också för att minska utrymmet jämfört med expansionsslingor, vilket kan vara opraktiskt på högtrycksledningar med liten hål.
- Kemiska och petrokemiska anläggningar: luftseparering, processgas och reaktormatningsledningar.
- Kraftgenerering: ånga, matarvatten och turbinbypasssystem.
- Industrigas: kompressorutlopp och efterkylaranslutningar.
- Läkemedel och bioteknik: processrör med hög renhet som kräver frekventa temperaturcykler.
- Marin och offshore: bränsle-, hydraul- och inertgasledningar.
Varför högtrycksmetallbälg misslyckas
Den vanligaste orsaken är utmattningssprickor vid faltningsrötterna på grund av upprepade cykliska rörelser eller felaktig installation. I högtryckssystem är ett annat viktigt felläge squirm - en plötslig lateral buckling av bälgen när det interna trycket överstiger stabilitetsgränsen i planet. Andra orsaker inkluderar korrosion, spänningskorrosionssprickor, erosion och yttre mekanisk skada.
Innan du installerar en ersättning, se över vanliga fellägen för metallbälgar och jämför dem med din drifthistorik.
- Trötthetssprickor från upprepad termisk cykling.
- Snurra från överdrivet tryck på en oförstärkt bälg.
- Sprickbildning av kloridspänningskorrosion i marina eller fuktiga miljöer.
- Vattenhammare och tryckstötar överstiger designklassificeringen.
- Felaktiga rörstyrningar eller ankare som tvingar skarven att acceptera ostödda belastningar.
- Vridmoment appliceras på bälgen under installationen.
Installations- och underhållskontroller
De flesta fel i högtrycksexpansionsfogen är inte ett designproblem; de är ett installations- eller supportproblem. Använd tillverkarens installationsritning och bekräfta att rörstyrningar och ankare är placerade exakt som bilden visar.
- Avlägsna transportspärrarna först efter att skarven är inriktad och rörledningarna stöds.
- Kontrollera att kalldraget eller det förinställda läget är korrekt för den förväntade termiska rörelsen.
- Se till att flänsbultarna dras åt jämnt med rätt packning.
- Använd inte bälgen för att korrigera rörfel.
- För ång- eller gasservice, kontrollera om det finns kondens och vattenklump före start.
- Inspektera bälgytorna för bucklor, korrosion eller slitage minst en gång om året.
Om du fortfarande väljer mellan en metallkompensator och ett alternativ, artikeln om välja mellan metallslangar och kompensatorer kan hjälpa dig att granska avvägningarna.
Vanliga frågor om högtrycksexpansionsfogar
F1: Vad är en högtrycksexpansionsfog?
Det är en flexibel metallbälgenhet som används i rörsystem för att absorbera termisk expansion, vibrationer eller mindre snedställning medan den arbetar vid förhöjt inre tryck, vanligtvis över 25 bar.
F2: Vad är tryckklassificeringen för en metallexpansionsfog?
Betyget beror på diameter, material, antal lager, förstärkningsringar och temperatur. För en liten DN50 axialbälg i 316L kan förstärkta konstruktioner nå 100 bar eller mer.
F3: Kan en metallbälg absorbera termisk expansion?
Ja. Högtrycksmetallbälgar är speciellt utformade för att absorbera axiella, laterala och vinklade termiska rörelser samtidigt som de förblir stabila under tryck. Rörelsevärdena anges i tillverkarens datablad.
F4: Vad är skillnaden mellan en expansionsfog och en bälg?
En bälg är det flexibla korrugerade elementet. En expansionsfog är den kompletta monteringen som inkluderar bälg, ändbeslag och ibland förstärkningsringar, dragstänger eller lock.
F5: Hur länge håller en högtrycksbälg?
Livslängden bestäms av antal cykler, temperatur, tryck och korrosion. En väl utvald bälg kan hålla i årtionden i lågcykel termisk service, eller bara månader om den används utöver dess utmattningsklass.
F6: Hur kontrollerar jag om en expansionsfog går sönder?
Leta efter sprickor, missfärgning, gropfrätning, trasiga förstärkningsringar eller läckor nära veckens rötter. I högtryckssystem indikerar en plötslig formförändring eller böjning i sidled squirring och kräver omedelbar avstängning.
